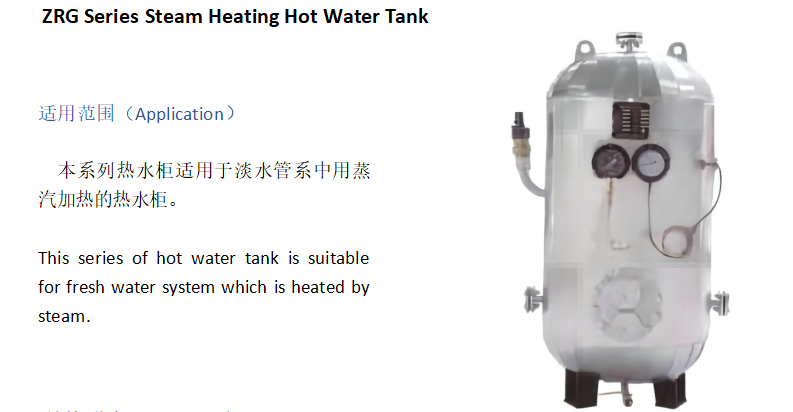

产品详情

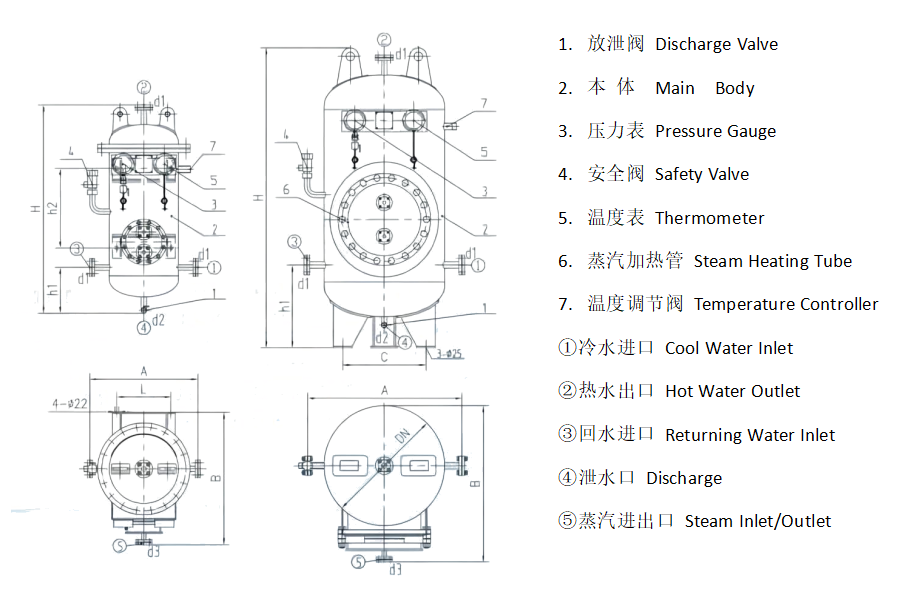

结构形式（Structure ）
技术参数 （Technical Data）
型号 Type | ZRG- | ||||
0.12 | 0.2 | 0.3 | 0.5 | 1.0 | |
容积Capacity（m3） | 0.12 | 0.2 | 0.3 | 0.5 | 1.0 |
工作压力Working Pressure（MPa） | 0.6 | ||||
设计压力Design Pressure（MPa） | 0.7 | ||||
蒸汽压力Steam Pressure（MPa） | 0.3 | ||||
进水温度Water Inlet Temp.（℃） | 15 | ||||
出水温度Water Outlet Temp.（℃） | 65 | ||||
蒸汽消耗量Steam consumption （kg/h） | 27.5 | 45 | 75 | 120 | 325 |
被加热水量Heated-water capacity（kg/h） | 275 | 450 | 750 | 1200 | 3250 |
蒸汽加热面积Steam Hot-water area（m2） | 0.24 | 0.38 | 0.6 | 1.0 | 2.6 |
重量Weight （kg） | 155 | 205 | 222 | 286 | 343 |
DN | 400 | 500 | 600 | 700 | 900 |
A | 608 | 708 | 808 | 908 | 1108 |
B | 784 | 844 | 944 | 924 | 1164 |
H | 1241 | 1335 | 1417 | 1773 | 2090 |
d1 | DN25 | DN32 | DN40 | ||
d2 | 3/4″ | 1″ | |||
d3 | DN20 | DN25 | |||
C | / | / | / | φ490 | φ630 |
L | 320 | 330 | 370 | / | / |
h1 | 271 | 266 | 291 | 490 | 533 |
h2 | 540 | 615 | 630 | / | / |
H | 1241 | 1335 | 1417 | 1773 | 2090 |
